一、工程概況

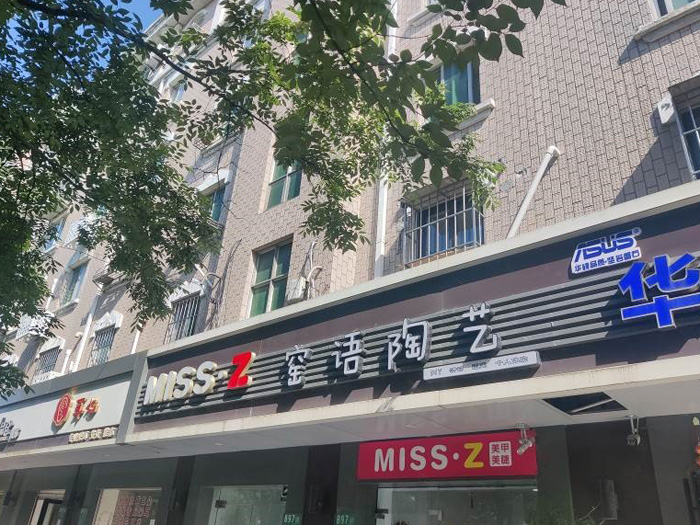

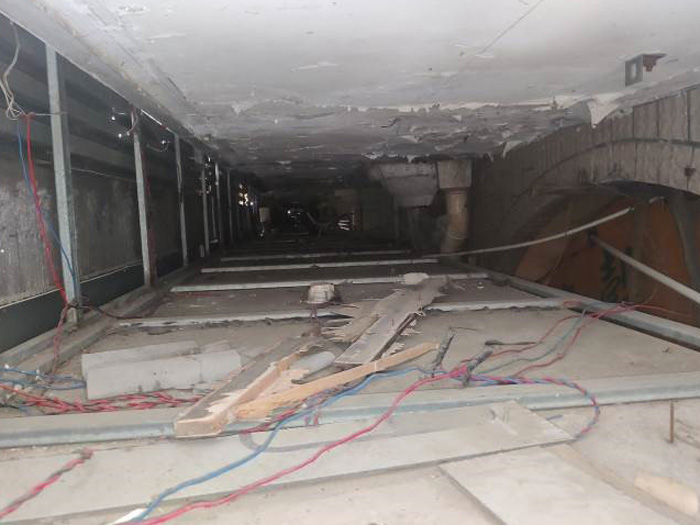

本項目位于上海市閔行區東川路。招牌類型為平板式。招牌尺寸（長×高）：7.02m×1.02m，招牌到墻距離約為1.15m，招牌構架采用L40mm×20mm熱鍍鍍鋅方管焊接而成。
二、執行標準
本報告按以下國家及地方標準法規進行現場檢測及報告編寫：
（1）、《建筑外立面附加設施設置安全技術規程》（DG/TJ08-2003-2006)
（2）、《戶外廣告設施設置技術規范》（DB31/283-2015）
（3）、《戶外招牌設置技術規范》（DB31/T977-2016）
（4）、《鋼結構設計標準》（GB50017-2017）
（5）、《鋼結構工程施工質量驗收規范》（GB50205-2020）
（6）、《鋼結構現場檢測技術標準》（GB/T50621-2010）
（7）、《鋼結構高強度螺栓連接的設計、施工及驗收規程》（JGJ82-2011）
（8）、《焊縫無損檢測超聲檢測技術、檢測等級和評定》（GB/T11345-2013）
（9）、《色漆和清漆漆膜厚度的測定》（GB/T13452.2-2008）
（10）、《涂覆涂料前鋼材表面處理表面清潔度的目視評定未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級》（GB/T8923.1-2011）
（11）、《色漆和清漆漆膜的劃格試驗》（GB/T9286-1998）
（12）、《電能質量供電電壓偏差》（GB/T12325-2008）
（13）、《建筑照明設計標準》（GB50034-2013）
（14）、《電氣設備安全通用試驗導則》（GB/T25296-2010）
（15）、《建筑電氣安裝工程質量檢驗評定標準》（GB50303-2015）
三、、檢測內容
根據《戶外招牌設置技術規范》（DB31/T977-2016）的有關規定，對該戶外招牌設施的面板圍護，結構（構架、焊接、防腐、錨固）、電氣設施各項目進行現場檢測、數據采集，對構架的強度、剛度、穩定性進行復核，并對其安全性做出相應的評定，必要時提出整改建議。
